Utilizado normalmente en cuenta revoluciones de ventilador, dependiendo del modelo de maquina puede ir en "otros usos". Detecta iman y metal.

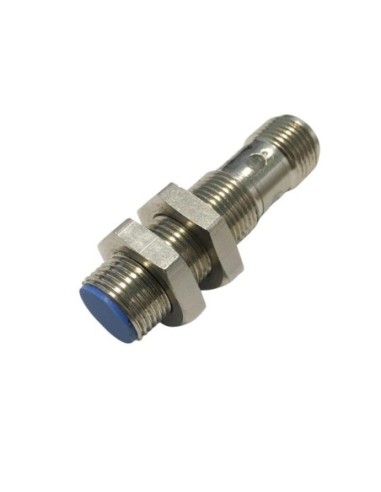

Funcionamiento del sensor:
Este sensor cuenta con una luz led para comprobar el funcionamiento y ajuste.
Comprobación de funcionamiento con un multímetro (tester)
1. Conecta el pin 1 a positivo y el pin 3 a negativo de una fuente de alimentación de entre 5 y 24 V CC.
2. Acerca un objeto metálico (por ejemplo, una herramienta de acero o una tuerca) a la cara activa (azul) del sensor.
3. Comportamiento esperado: Al estar a menos de 4 mm, el LED integrado del sensor debe encenderse de forma fija, lo que indica que ha detectado el metal. Al retirar el objeto, el LED debe apagarse por completo. Si parpadea te indica que necesitas aproximar más la parte metálica al sensor.
4. Comportamiento en el pin 4: Coloca el multímetro cable negro en pin 3 y el cable rojo en pin 4 el multímetro debe indicar el mismo voltaje que en la entrada cuando la parte metálica esta accionando el sensor.
Posibles fallos y diagnósticos rápidos
· El LED nunca se enciende: Verifica con el multímetro que están llegando entre 10 y 30 V CC entre los pines 1 y 3. Si hay alimentación y no reacciona al metal (el led no se enciende), el sensor está dañado.
· El LED se enciende, pero el multímetro marca siempre 0 V en el Pin 4: El transistor de salida PNP está quemado. El sensor está dañado.
· El multímetro marca siempre Voltaje con o sin metal: El transistor de salida está cruzado (en cortocircuito). El sensor está permanentemente activado y dañado.
· No detecta a la distancia correcta: Recuerda que el rango de 4 mm es para acero dulce. Si estás usando aluminio o cobre, el rango de detección real se reduce drásticamente debido a los factores de reducción del material.
Limpia la parte metálica para una buena detección. Aproxima el sensor con las tuercas que lleva hasta que se encienda el led fijo, si parpadea estas cerca de la aproximación definitiva.

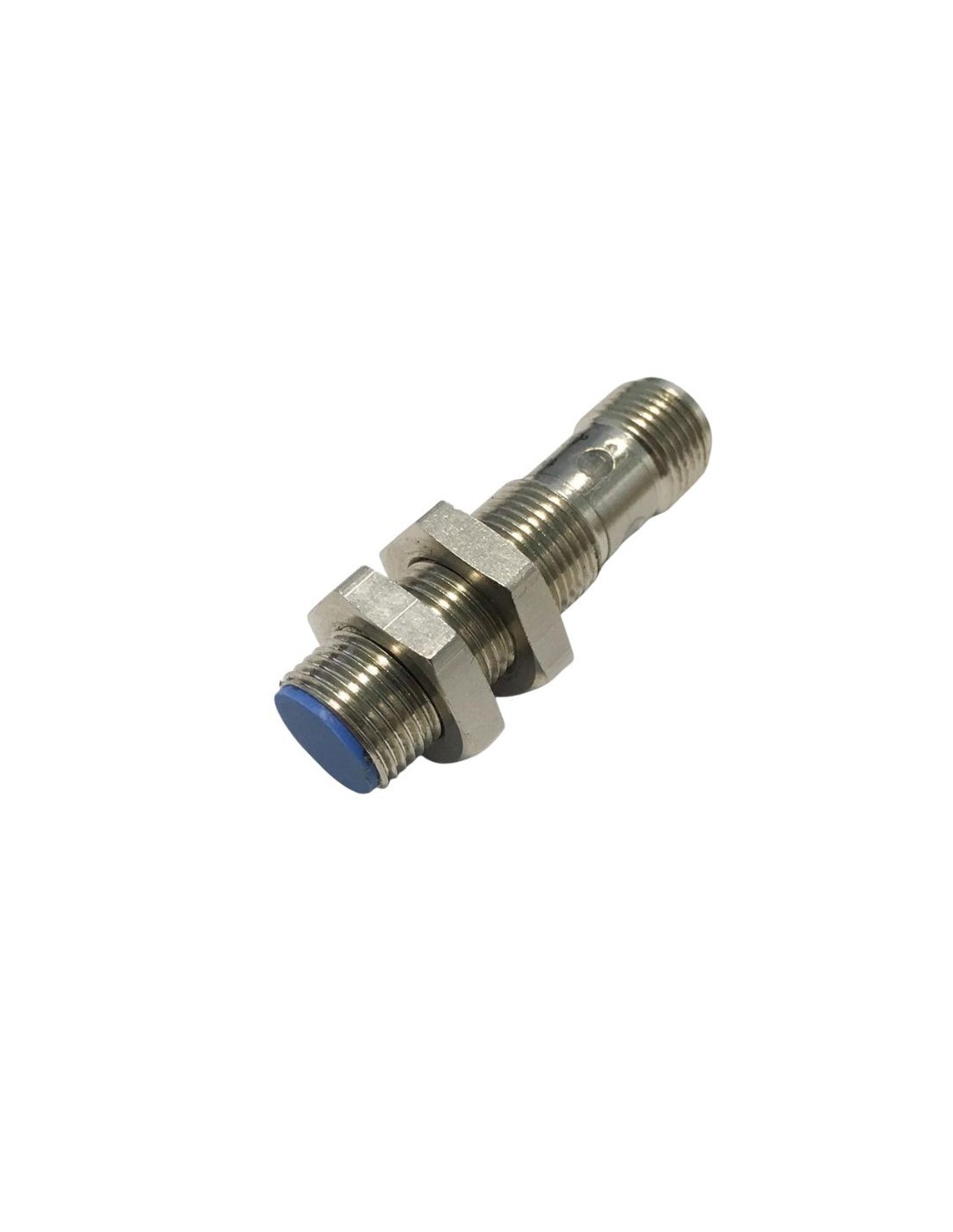

Funcionamiento del sensor:
Este sensor cuenta con una luz led para comprobar el funcionamiento y ajuste.
Comprobación de funcionamiento con un multímetro (tester)
1. Conecta el pin 1 a positivo y el pin 3 a negativo de una fuente de alimentación de entre 5 y 24 V CC.
2. Acerca un objeto metálico (por ejemplo, una herramienta de acero o una tuerca) a la cara activa (azul) del sensor.
3. Comportamiento esperado: Al estar a menos de 4 mm, el LED integrado del sensor debe encenderse de forma fija, lo que indica que ha detectado el metal. Al retirar el objeto, el LED debe apagarse por completo. Si parpadea te indica que necesitas aproximar más la parte metálica al sensor.
4. Comportamiento en el pin 4: Coloca el multímetro cable negro en pin 3 y el cable rojo en pin 4 el multímetro debe indicar el mismo voltaje que en la entrada cuando la parte metálica esta accionando el sensor.
Posibles fallos y diagnósticos rápidos
· El LED nunca se enciende: Verifica con el multímetro que están llegando entre 10 y 30 V CC entre los pines 1 y 3. Si hay alimentación y no reacciona al metal (el led no se enciende), el sensor está dañado.
· El LED se enciende, pero el multímetro marca siempre 0 V en el Pin 4: El transistor de salida PNP está quemado. El sensor está dañado.
· El multímetro marca siempre Voltaje con o sin metal: El transistor de salida está cruzado (en cortocircuito). El sensor está permanentemente activado y dañado.
· No detecta a la distancia correcta: Recuerda que el rango de 4 mm es para acero dulce. Si estás usando aluminio o cobre, el rango de detección real se reduce drásticamente debido a los factores de reducción del material.
Limpia la parte metálica para una buena detección. Aproxima el sensor con las tuercas que lleva hasta que se encienda el led fijo, si parpadea estas cerca de la aproximación definitiva.
